逆向工程设置

这里的Reverse Engineer From选择Database，Options——>Reverse Engineer——>Tables/Views Owned By中选择Current User(如果选择此项，后面驱动中的用户名必须写成大写)或者先选择Owners，在下面的用户名中输入SYSDBA(这里要区分大小写，一般为大写)。 Infers中选择Primary Keys和Relations，其它默认，如所示：

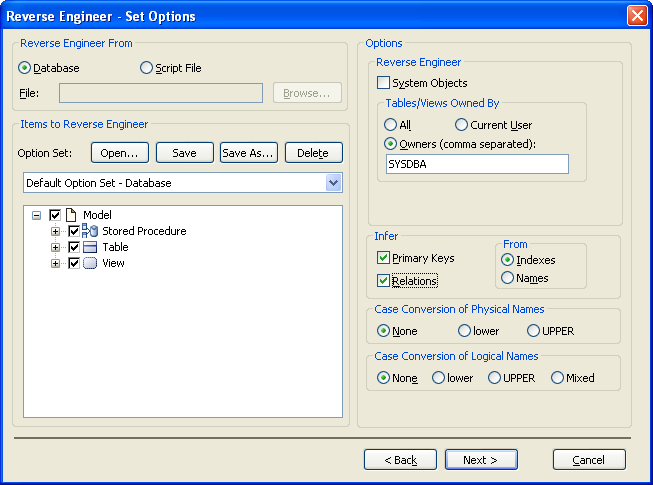

图510 设置逆向工程的信息

设置好逆向工程要选取的表、视图等信息以后(一般默认即可)，可以单击Next进入下一个步骤。

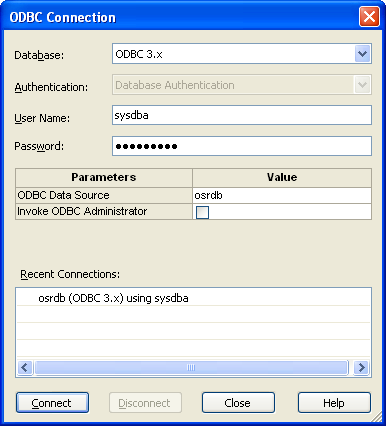

图511 数据库设置

在Database中选择ODBC 3.X，在User Name中输入sysdba，在password中输入szoscar55，在ODBC Data Source中选择osrdb数据源(数据源的建立过程见1.2)，设置好这一切之后，单击Connect，即可完成逆向工程的建立过程，见图表 310。

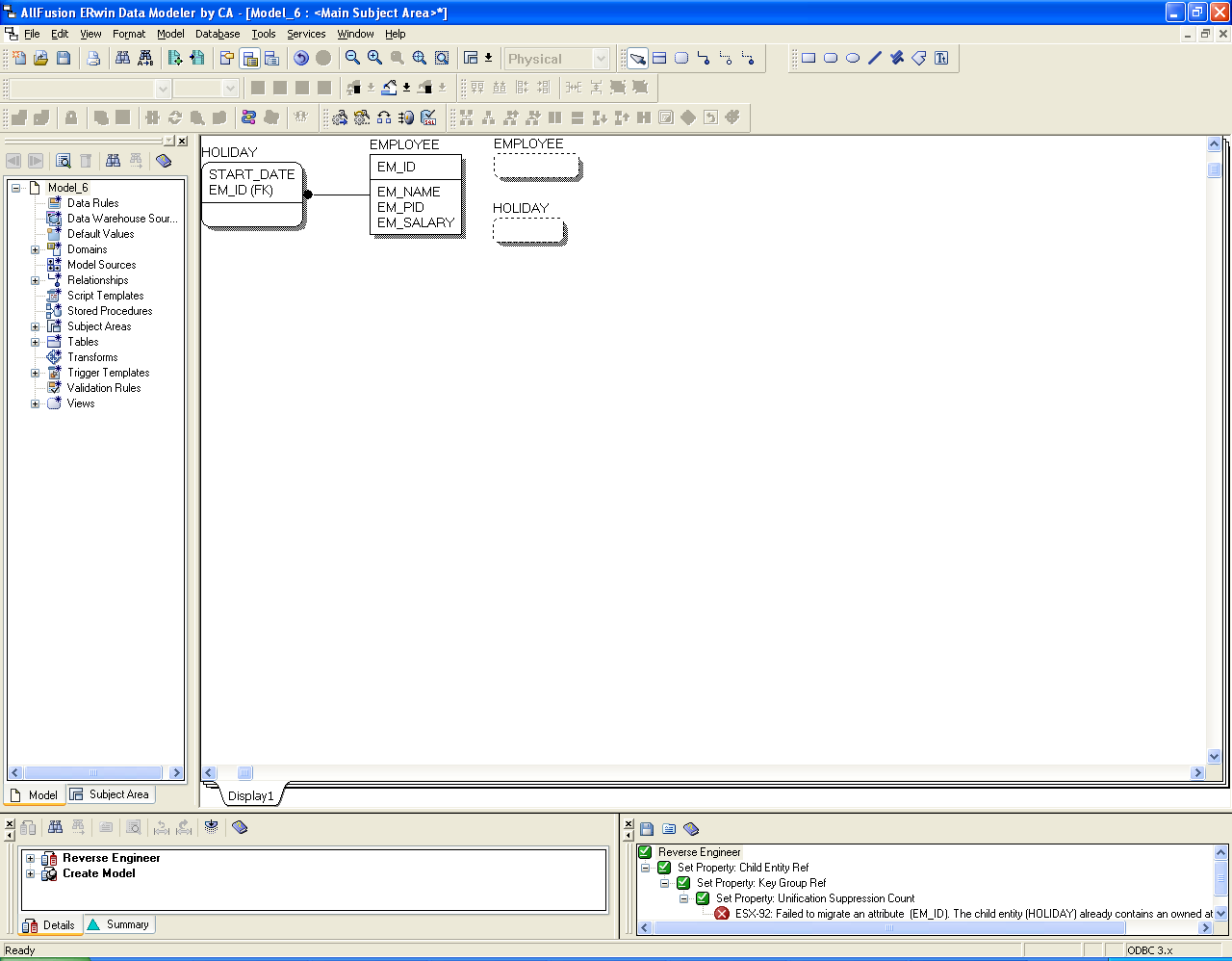

图512 建立的逆向工程

在开发过程中需要注意的是，用ERWin工具建立逆向工程以后，ERWin可能会把一些数据类型后面加上长度，比如Date修改成Date(10)、Blob变成Blob(1000)、Clob变成Clob(1000)、Text变成Text(100)等，需要修改这些数据类型，生产的脚本才能正确的导入到数据库中。
