配置部署

部署前提

配置 配置要求
系统环境， Linux环境
防火墙状态， 关闭防火墙
服务器台数， 两台服务器
网络状态， 有一个能ping通的共同的网关
仲裁盘， 至少一块能同时访问的仲裁盘(小于1G)
共享存储盘， 至少一块共享存储盘

部署流程

前提：Linux环境下的两台主机，部署流程如下：
1) 配置服务器
2) 配置仲裁盘
3) 配置共享存储盘
4) 安装数据库及创建实例
5) 在两台服务器上安装HA服务并进行相关参数设置
6) 运行测试

部署示例

通过设备名称挂载模式

环境要求

机器 网络名称 IP 浮动ip 网关 仲裁盘 共享盘
HA1 ens33 192.168.11.133 192.168.11.11 192.168.11.2 /dev/sdb1 /dev/sdb2
HA2 ens33 192.168.11.134

配置仲裁盘与共享磁盘

配置仲裁盘（/dev/sdb1）

注解

系统不同，配置方式不同。

两台主机均进行如下配置
oscarha对于仲裁盘写入内容极少，分配很少的空间即可，给与100m的空间即可，示例：分配仲裁盘100m空间

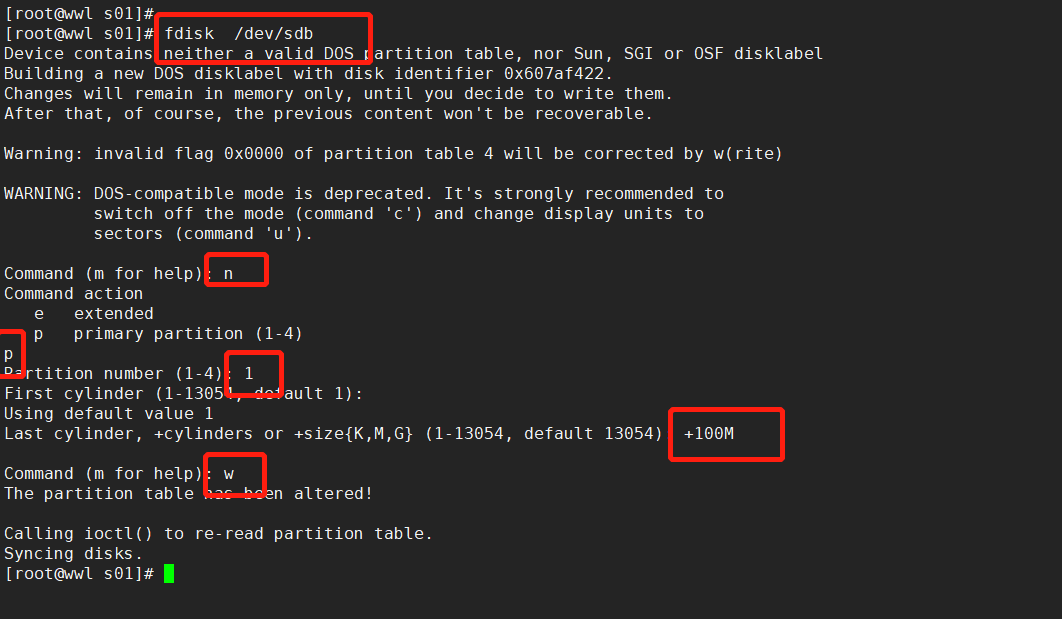

对磁盘进行分区
fdisk /dev/sdb
../../../../_images/image51.png
分区完了，去第二台主机上查询，使用fdisk -l命令可以查询到该分区（/dev/sdb1），如果查询不到，重启一下服务器。

注解

给磁盘分区以后不需要格式化分区！

以下步骤需要在两台主机上做配置
查询磁盘分区对应id
cat /proc/partitions
../../../../_images/image61.png
配置裸盘开机识别文件，进入到系统
cd /etc/udev/rules.d/目录下
在60-raw.rules（根据系统识别文件名称找到对应的文件名称）中添加配置裸盘信息内容如下：
ACTION=="add", KERNEL=="/dev/sdb1", RUN+="/bin/raw /dev/raw/raw1 %N"
ACTION=="add", ENV{MAJOR}=="8", ENV{MINOR}=="17", RUN+="/bin/raw /dev/raw/raw1 %M %m"
KERNEL=="raw[1-5]",OWNER="root",GROUP="root",MODE="660"
启动裸盘管理相关服务：start_udev
操作系统命令为：systemctl restart systemd-udev-trigger.service
示例：
../../../../_images/image7.png
查看生成的仲裁盘：
ll /dev/raw
../../../../_images/image8.png
部分操作操作系统上述操作可能无法立即生成raw1设备（需要重启），可通过以下命令生成，基本能实时生成：
modprobe raw
raw /dev/raw/raw1 /dev/sdb1
chmod 777 /dev/raw/ raw1

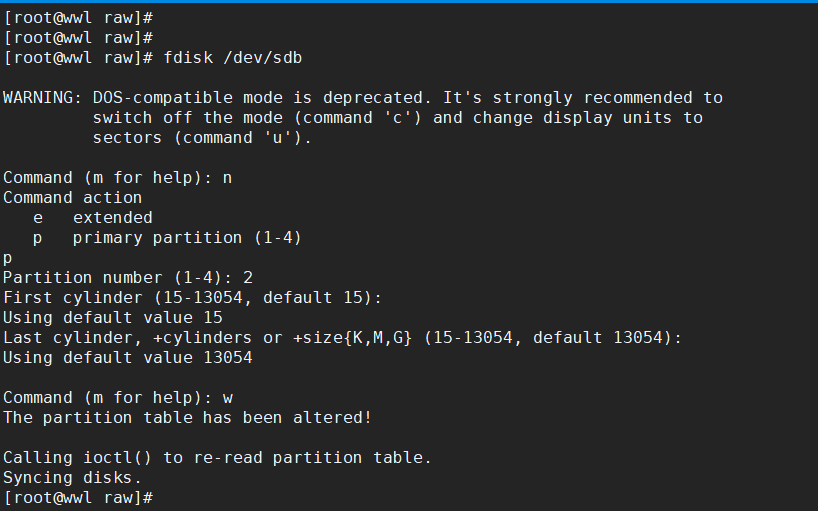

配置共享数据库盘（/dev/sdb2）

数据盘和之前的操作一样，但是不需要和仲裁盘一样配置管理服务。
../../../../_images/image9.png

格式化磁盘分区

mkfs.ext4 /dev/sdb2
使用blkid /dev/sdb2 查看两台主机的磁盘分区id，应该保持一致
（如果第二台主机查不到id，重启主机）
/dev/sdb2: UUID="1e26db5c-1f05-4c7d-a845-5ab77bdedade" TYPE="ext4"

注解

数据库的格式化格式可以有多种，因数据盘一般都比较大，大部分采用parted命令进行分区，而不是fdisk；且文件格式可以为xfs等。

HA1安装数据库及创建实例

挂载共享数据盘

手动新建/opt/ShenTong/odbs目录，挂载磁盘
mkdir -p /opt/ShenTong/odbs
mount /dev/sdb2 /opt/ShenTong/odbs/

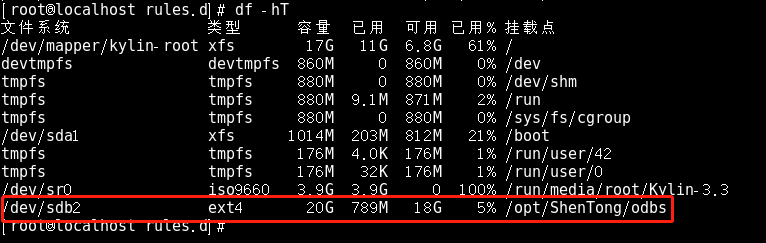

在通过df-h的命令查看是否成功挂载相关磁盘
../../../../_images/image10.png

创建数据库实例

数据库默认安装在/opt/ShenTong目录下，创建数据库实例OSRDB。注意配置数据库文件路径(可以根据实际设置文件路径)，这里都在/opt/ShenTong/odbs目录下面。

注解

建立实例时必须将控制文件放置在/opt/ShenTong/odbs/[实例名称]的目录下

HA2安装数据库

在安装HA2数据库前先在HA1停库
/etc/init.d/oscardb_OSRDBd stop
并卸载HA1共享磁盘
umount /opt/ShenTong/odbs/
将HA1上安装好的数据库拷贝到HA2相同目录：
cd /opt
scp -r ShenTong root@192.168.11.134:/opt/
../../../../_images/image111.png
配置HA2环境变量，修改/etc/profile添加数据库相关环境变量：
vi /etc/profile
环境变量如下：
#####################################
# add environment by shentong db 2021年 04月 25日 星期天 13:17:59 CST
SZ_OSCAR_HOME=/opt/ShenTong
export SZ_OSCAR_HOME
PATH=/opt/ShenTong/bin:/opt/ShenTong/dbstudio:${PATH}
PATH=/opt/ShenTong/bin:/opt/ShenTong/datamigrate:${PATH}
export PATH
LD_LIBRARY_PATH=/opt/ShenTong/bin:/opt/ShenTong/jre/lib/amd64:${LD_LIBRARY_PATH}
export LD_LIBRARY_PATH
#####################################
环境变量生效：
source /etc/profile

参数配置

注解

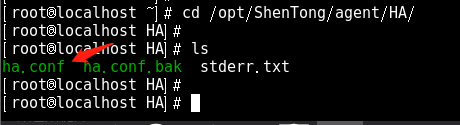

该文件在/opt/ShenTong/agent/HA/路径下，如果没有ha.conf文件，可以执行oscarha -i 生成。

需要配置的参数如下：
../../../../_images/image12.png
HA1配置参数 HA2配置参数
HA_PRODUCT_NAME=oscar HA_PRODUCT_NAME=oscar
NODE_ID=1 NODE_ID=2
CTRL_PORT=5430 CTRL_PORT=5430
HA_DETAIL_LOG=FALSE HA_DETAIL_LOG=FALSE
LOG_FILE_SIZE=512 LOG_FILE_SIZE=512
HA_DBNAME=OSRDB HA_DBNAME=OSRDB
HA_SERVICE_NAME=oscardb_OSRDBd HA_SERVICE_NAME=oscardb_OSRDBd
HA_START_DB_SERVICE_WAY=0 HA_START_DB_SERVICE_WAY=0
VOTE_DISK=/dev/raw/raw1 VOTE_DISK=/dev/raw/raw1
HA_SHARE_DISC_MOUNT_TYPE=0 HA_SHARE_DISC_MOUNT_TYPE=0
HA_SHARE_DISC_DEVICE=/dev/sdb2 HA_SHARE_DISC_DEVICE=/dev/sdb2
HA_SHARE_DISC_FSTYPE=ext4 HA_SHARE_DISC_FSTYPE=ext4
HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/odbs HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/odbs
IPV6_ENABLE=FALSE IPV6_ENABLE=FALSE
HA_LOCAL_NET_DEV_NAME=ens33 HA_LOCAL_NET_DEV_NAME=ens33
HA_SERVER_IP_ADDRESS=192.168.11.11 HA_SERVER_IP_ADDRESS=192.168.11.11
HA_GATEWAY=192.168.11.2 HA_GATEWAY=192.168.11.2

启动&&测试

启动服务

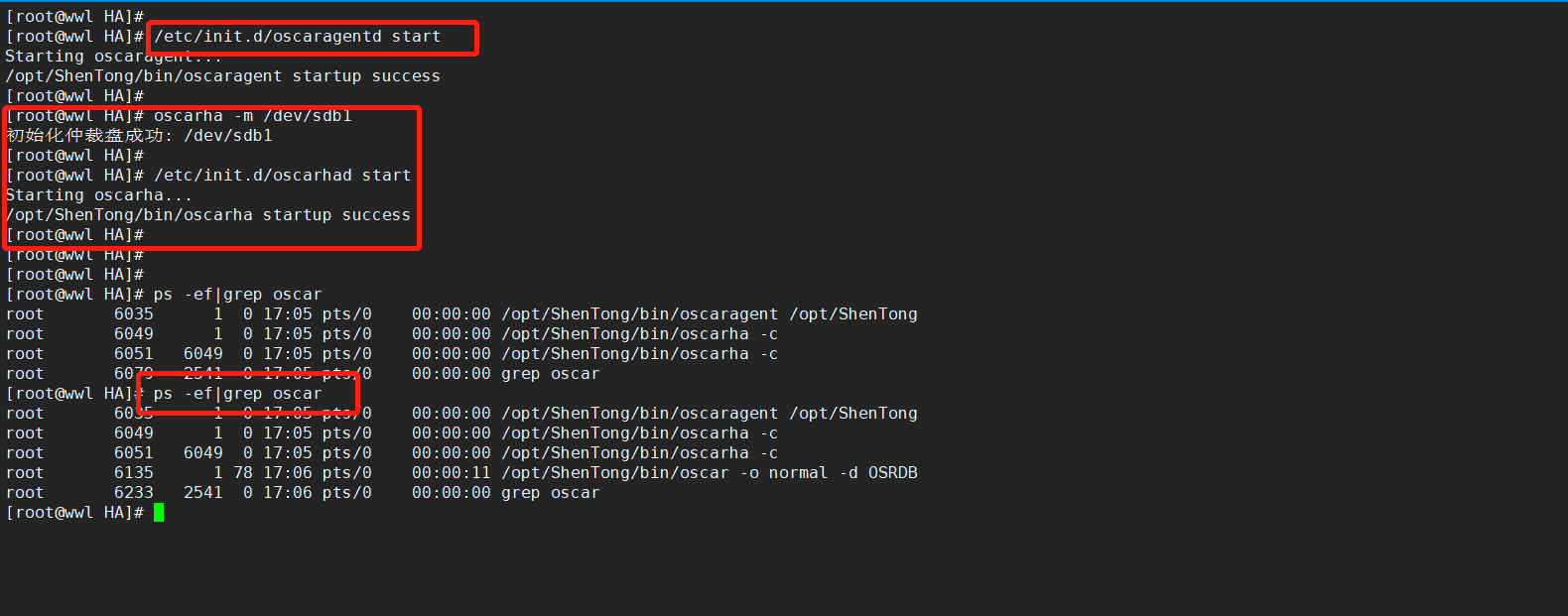

在HA1操作如下：
数据库agent服务
/etc/init.d/oscaragentd start
初始化仲裁盘：
oscarha -m /dev/sdb1
启动oscarha 进程
/etc/init.d/oscarhad start
查询进程情况：
ps -ef | grep oscar
../../../../_images/image13.png
在HA2操作如下：
注册agent服务：
oscaragent -i
注册ha服务：
oscarha -i
注册数据库服务：
oscar -o install -d osrdb
初始化仲裁盘：
oscarha -m /dev/sdb1
启动数据库agent服务
/etc/init.d/oscaragentd start
启动oscarha 进程
/etc/init.d/oscarhad start
查询进程情况：
ps -ef | grep oscar
../../../../_images/image14.png

测试双机

按照以上正常搭建成功，可以知道主机是HA1，备机是HA2。
在HA1查看磁盘和浮动ip的情况。
HA1如图所示：

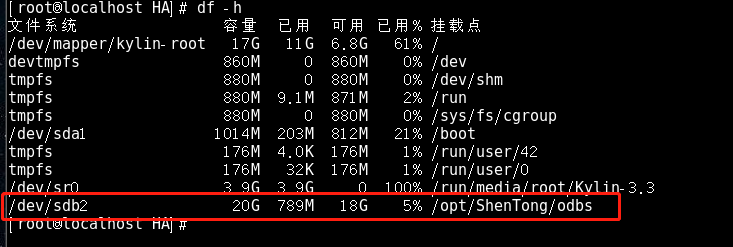

查看磁盘是否挂载：
df -h
../../../../_images/image15.png

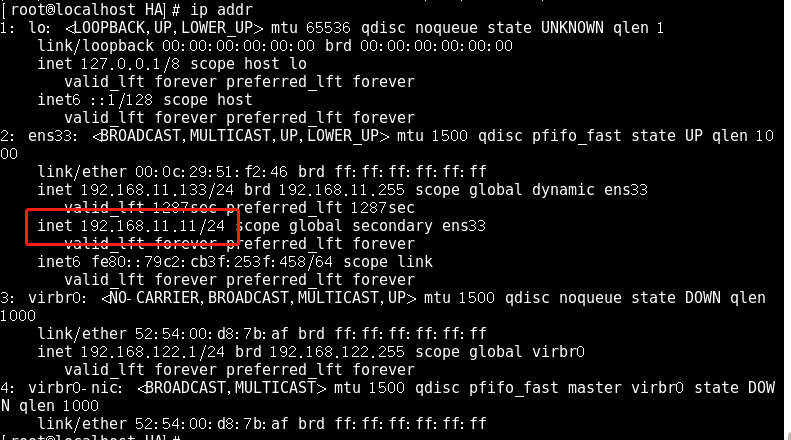

浮动ip是否挂载
ip addr
../../../../_images/image16.png

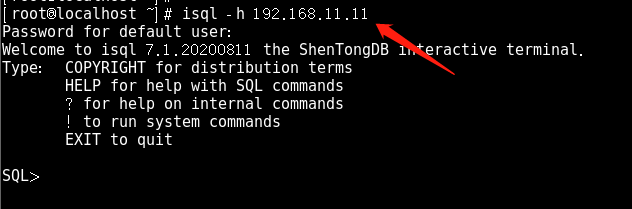

通过浮动ip连接数据库(需要关闭防火墙)
isql -h 浮动ip
../../../../_images/image171.png

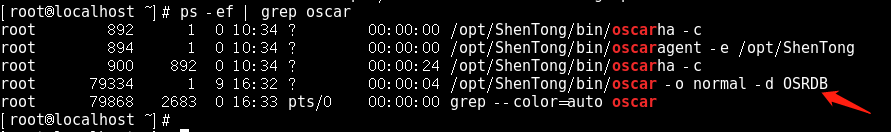

查询数据库进程
ps -ef|grep oscar
../../../../_images/image18.png

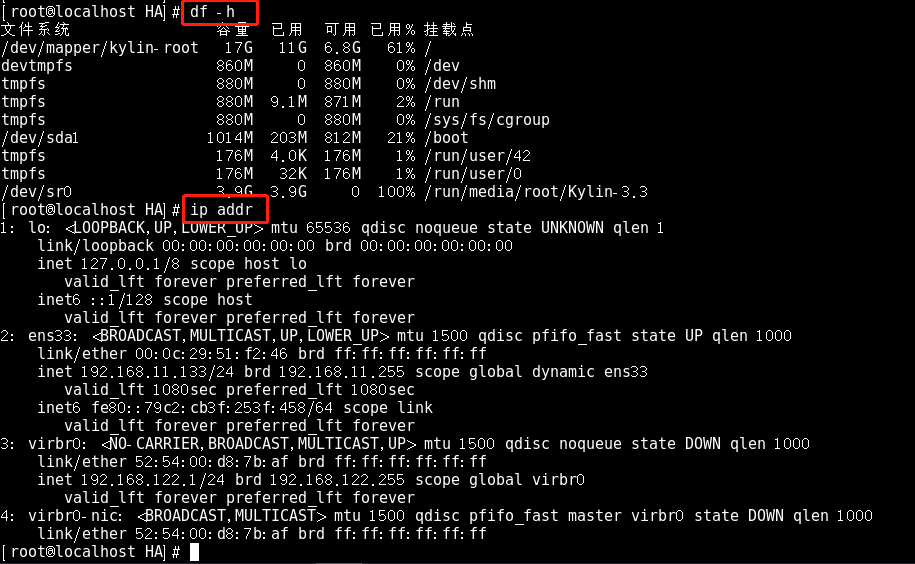

HA2查询，无浮动ip 无挂载磁盘，无数据库实例进程
../../../../_images/image191.png

切换测试

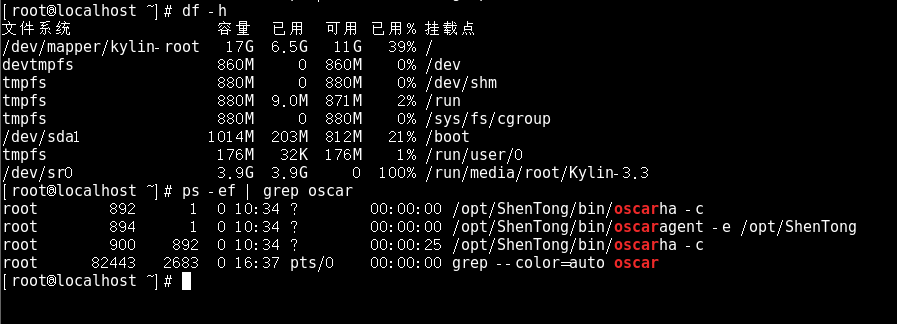

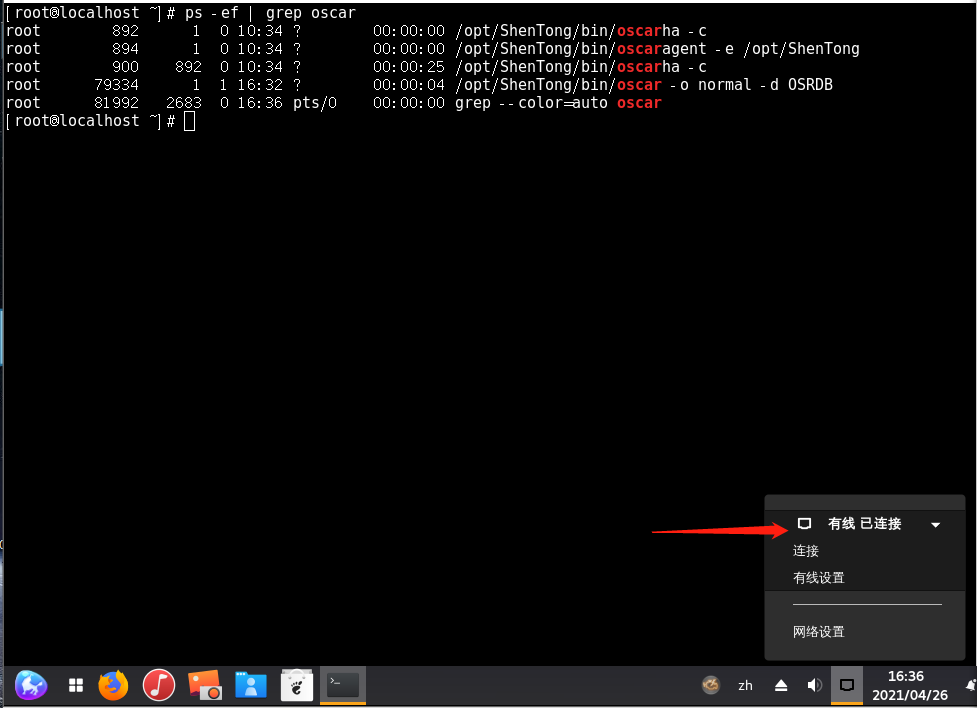

将HA1的数据库实例kill或者stop，B机变主机
将A 机网络关闭；
../../../../_images/image20.png
../../../../_images/image211.png

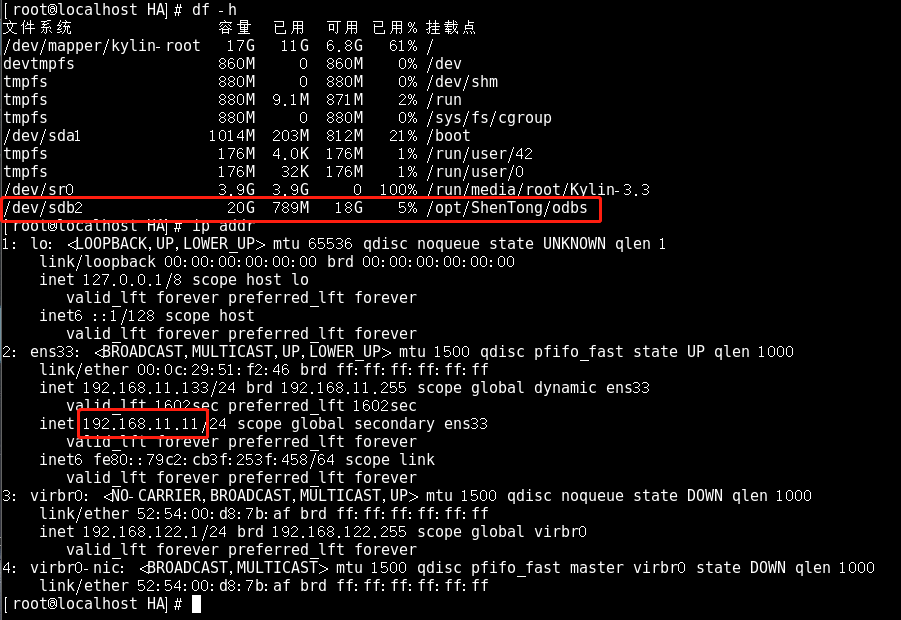

B机变为主机，状态如下：
../../../../_images/image22.png
还可以通过-C参数进行主动切换

通过设备UUID挂载模式

环境要求

机器 网络名称 IP 浮动ip 网关 仲裁盘 共享盘
HA1 ens33 192.168.11.135 192.168.11.22 192.168.11.2 /dev/sdb1 UUID="964996ec-b7dd-4a11-9cd7-2c6811917e62"
HA2 ens33 192.168.11.136

UUID为系统中的存储设备提供唯一的标识字符串，不管这个设备是什么类型的。自动分配的设备名称并非总是一致的，它们依赖于启动时内核加载模块的顺序。如果你在插入了USB盘时启动了系统，而下次启动时又把它拔掉了，就有可能导致设备名分配不一致。如果你在系统中添加了新的存储设备如硬盘，很可能会造成一些麻烦，比如说启动的时候因为找不到设备而失败，而使用UUID则不会有这样的问题。

使用UUID配置双机热备HA流程如下：

配置仲裁盘与共享磁盘

配置仲裁盘

注解

系统不同，配置方式不同。

两台主机均进行如下配置
oscarha对于仲裁盘写入内容极少，分配很少的空间即可，给与100m的空间即可，示例：分配仲裁盘100m空间
对磁盘进行分区
../../../../_images/image23.png
分区完了，去第二台主机上查询，使用fdisk -l命令可以查询到该分区（/dev/sdb1），如果查询不到，重启一下服务器。

注解

给磁盘分区以后不需要格式化分区！

以下步骤需要在两台主机上做配置

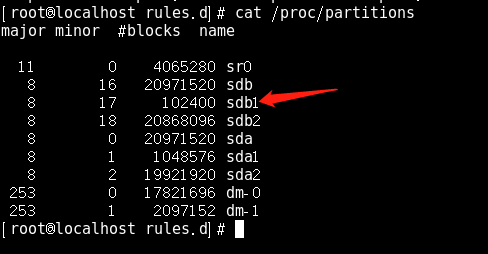

查询磁盘分区对应id
../../../../_images/image24.png

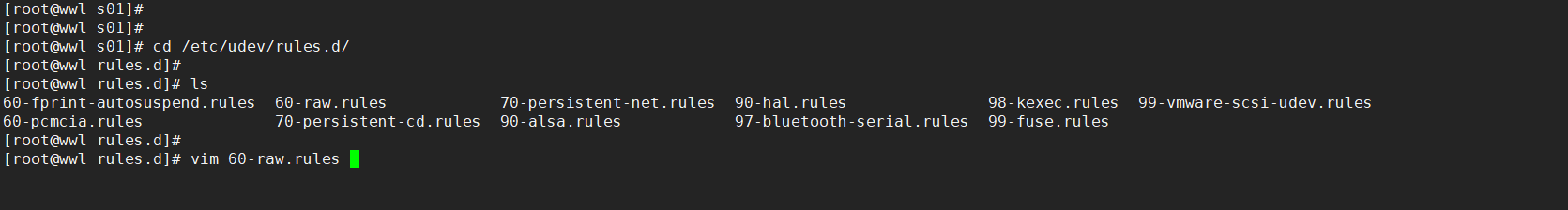

配置裸盘开机识别文件，进入到系统
cd /etc/udev/rules.d/目录下
在60-raw.rules（根据系统识别文件名称找到对应的文件名称）中添加配置裸盘信息内容如下：
ACTION=="add", KERNEL=="/dev/sdb1", RUN+="/bin/raw /dev/raw/raw1 %N"
ACTION=="add", ENV{MAJOR}=="8", ENV{MINOR}=="17", RUN+="/bin/raw /dev/raw/raw1 %M %m"
KERNEL=="raw[1-5]",OWNER="root",GROUP="root",MODE="660"
启动裸盘管理相关服务：start_udev
操作系统命令为：systemctl restart systemd-udev-trigger.service
示例：
../../../../_images/image25.png

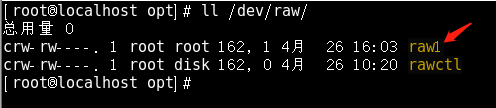

查看生成的仲裁盘：
ll /dev/raw
../../../../_images/image26.png
部分操作操作系统上述操作可能无法立即生成raw1设备（需要重启），可通过以下命令生成，基本能实时生成：
modprobe raw
raw /dev/raw/raw1 /dev/sdb1
chmod 777 /dev/raw/ raw1
也可以通过裸设备的方式进行处理。

配置共享数据库盘

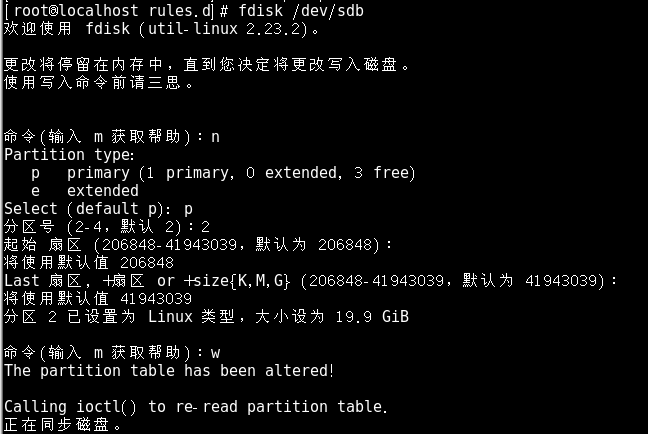

数据盘和之前的仲裁盘一样
../../../../_images/image27.png
格式化磁盘分区
mkfs.ext4 /dev/sdb2
使用blkid 查看两台主机的磁盘分区id，应该保持一致

HA1安装数据库及创建实例

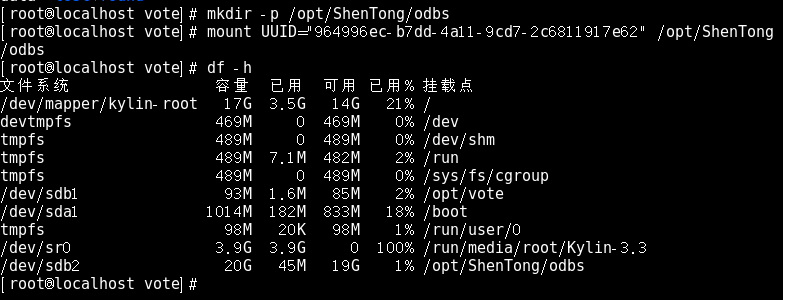

挂载共享数据盘

手动新建/opt/ShenTong/odbs目录，用于挂载磁盘
mkdir -p /opt/ShenTong/odbs
mount 964996ec-b7dd-4a11-9cd7-2c6811917e62 /opt/ShenTong/odbs/
../../../../_images/image28.png

创建数据库实例

数据库默认安装在/opt/ShenTong目录下，创建数据库实例OSRDB。注意配置数据库文件路径(可以根据实际设置文件路径)，这里都在/opt/ShenTong/odbs目录下面。

注解

建立实例时必须将控制文件放置在odbs/[实例名称]的目录下

HA2装数据库

安装HA2数据库前先停HA1的数据库服务
/etc/init.d/oscardb_OSRDBd stop
卸载HA1共享磁盘
umount /opt/ShenTong/odbs/
将HA1上安装好的数据库拷贝到HA2相同目录：
cd /opt
scp -r ShenTong root@HA2ip:/opt/
配置HA2环境变量/etc/profile
nano /etc/profile
环境变量如下：
#####################################
# add environment by shentong db 2021年 04月 26日 星期一 10:29:14 CST
SZ_OSCAR_HOME=/opt/ShenTong
export SZ_OSCAR_HOME

PATH=/opt/ShenTong/bin:/opt/ShenTong/dbstudio:${PATH}
PATH=/opt/ShenTong/bin:/opt/ShenTong/datamigrate:${PATH}
export PATH
LD_LIBRARY_PATH=/opt/ShenTong/bin:/opt/ShenTong/jre/lib/amd64:${LD_LIBRARY_PATH}
export LD_LIBRARY_PATH
#####################################
环境变量生效：
source /etc/profile

参数配置

注解

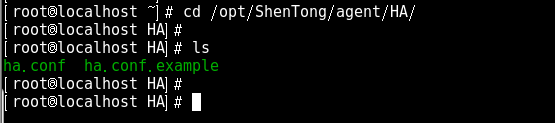

该文件在/opt/ShenTong/agent/HA/路径下。如果没有ha.conf文件，可以执行oscarha -i 生成。

../../../../_images/image29.png
HA1配置参数 HA2配置参数
HA_PRODUCT_NAME=oscar HA_PRODUCT_NAME=oscar
NODE_ID=1 NODE_ID=2
CTRL_PORT=5430 CTRL_PORT=5430
HA_DETAIL_LOG=FALSE HA_DETAIL_LOG=FALSE
LOG_FILE_SIZE=512 LOG_FILE_SIZE=512
HA_DBNAME=OSRDB HA_DBNAME=OSRDB
HA_SERVICE_NAME=oscardb_OSRDBd HA_SERVICE_NAME=oscardb_OSRDBd
HA_START_DB_SERVICE_WAY=0 HA_START_DB_SERVICE_WAY=0
VOTE_DISK=/dev/raw/raw1 VOTE_DISK=/dev/raw/raw1
HA_SHARE_DISC_MOUNT_TYPE=1 HA_SHARE_DISC_MOUNT_TYPE=1
HA_SHARE_DISC_DEVICE=964996ec-b7dd-4a11-9cd7-2c6811917e62 HA_SHARE_DISC_DEVICE=964996ec-b7dd-4a11-9cd7-2c6811917e62
HA_SHARE_DISC_FSTYPE=ext4 HA_SHARE_DISC_FSTYPE=ext4
HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/odbs HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/odbs
HA_LOCAL_NET_DEV_NAME=ens33 HA_LOCAL_NET_DEV_NAME=ens33
HA_SERVER_IP_ADDRESS=192.168.11.22 HA_SERVER_IP_ADDRESS=192.168.11.22
HA_GATEWAY=192.168.11.2 HA_GATEWAY=192.168.11.2

启动&&测试

启动服务

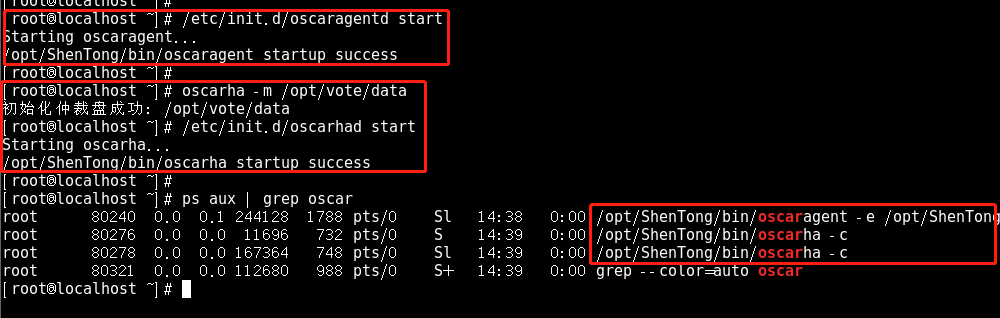

在HA1操作如下：
数据库agent服务
/etc/init.d/oscaragentd start
初始化仲裁盘：
oscarha -m /opt/vote/data
启动oscarha 进程
/etc/init.d/oscarhad start
查询进程情况：
ps aux | grep oscar
../../../../_images/image30.png
在HA2操作如下：

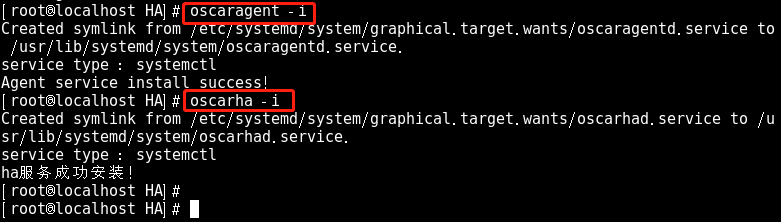

注册agent服务：
oscaragent -i
注册ha服务：
oscarha -i
../../../../_images/image31.png

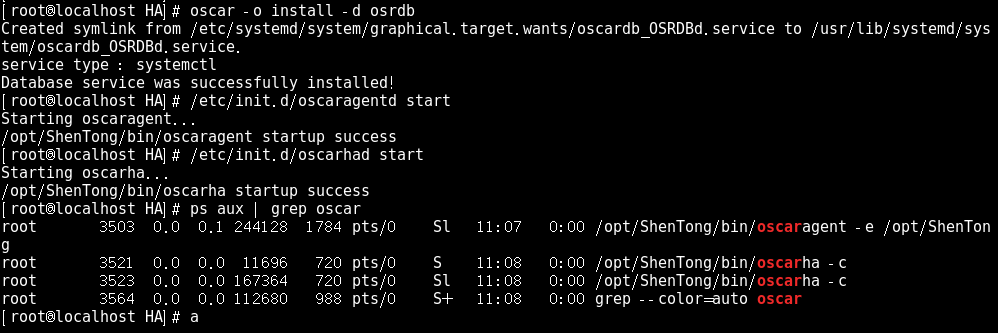

注册数据库服务：
oscar -o install -d osrdb
启动数据库agent服务
/etc/init.d/oscaragentd start
启动oscarha 进程
/etc/init.d/oscarhad start
查询进程情况：
ps aux | grep oscar
../../../../_images/image32.png

测试双机

按照以上正常搭建成功，可以知道主机是HA1，备机是HA2。
在HA1常看磁盘和浮动ip的情况。
HA1如图所示：

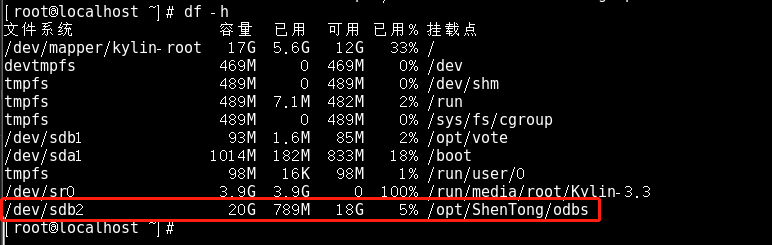

查看磁盘是否挂载：
df -h
../../../../_images/image33.png

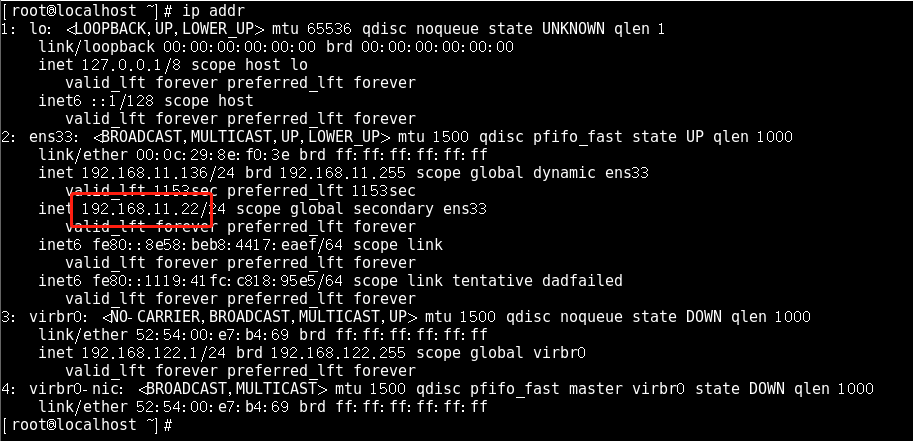

浮动ip是否挂载
ip addr
../../../../_images/image34.png

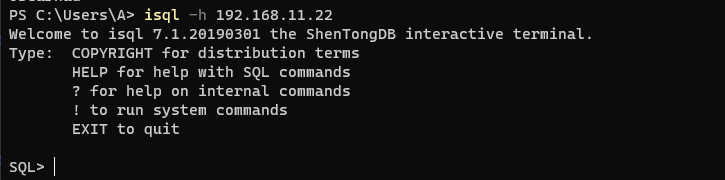

在其他主机通过浮动ip连接数据库(需要关闭防火墙)
isql -h 浮动ip
../../../../_images/image35.png

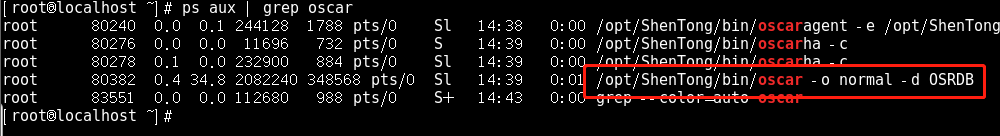

查询数据库进程
ps aux | grep oscar
../../../../_images/image36.png

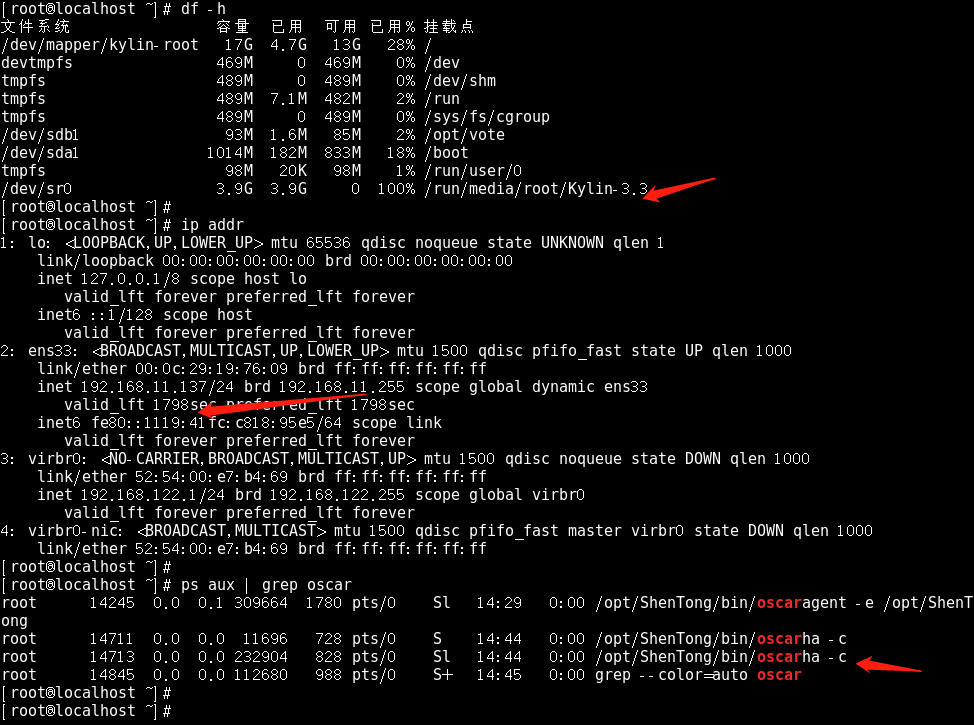

HA2查询，无浮动ip 无挂载磁盘，无数据库实例进程
../../../../_images/image37.png

切换测试

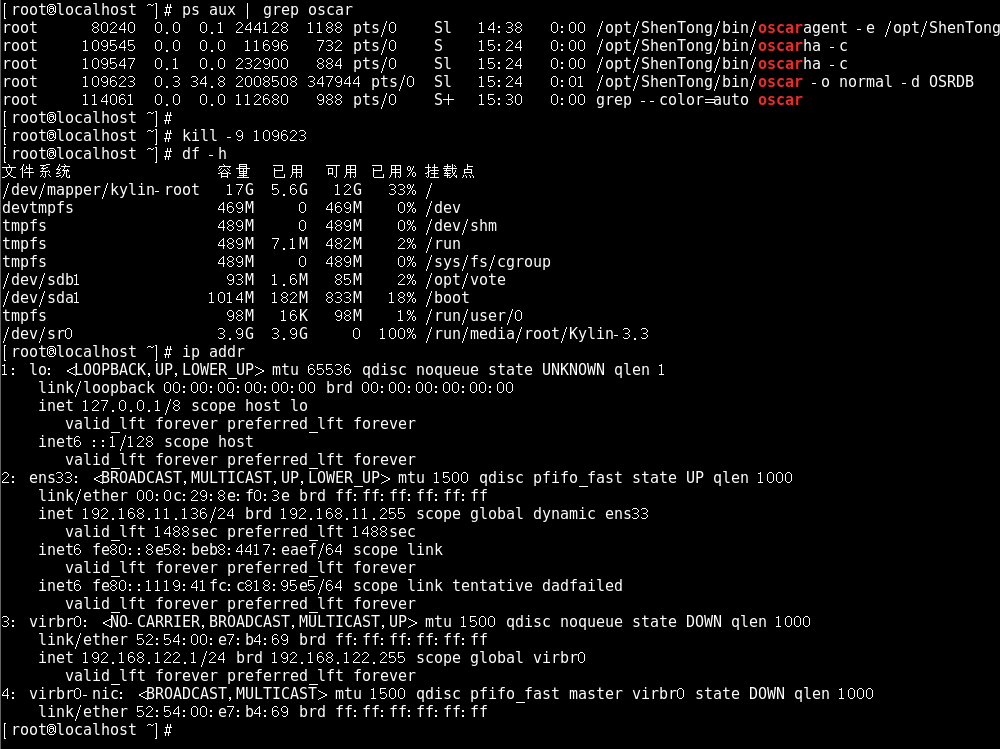

将HA1的数据库实例kill，B机变主机

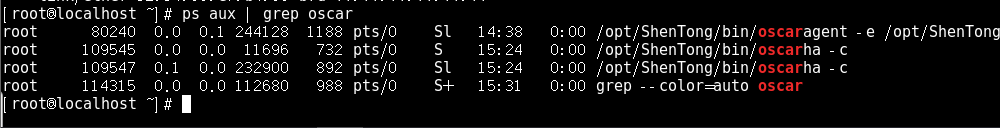

A 机状态如下：
../../../../_images/image38.png
../../../../_images/image39.png

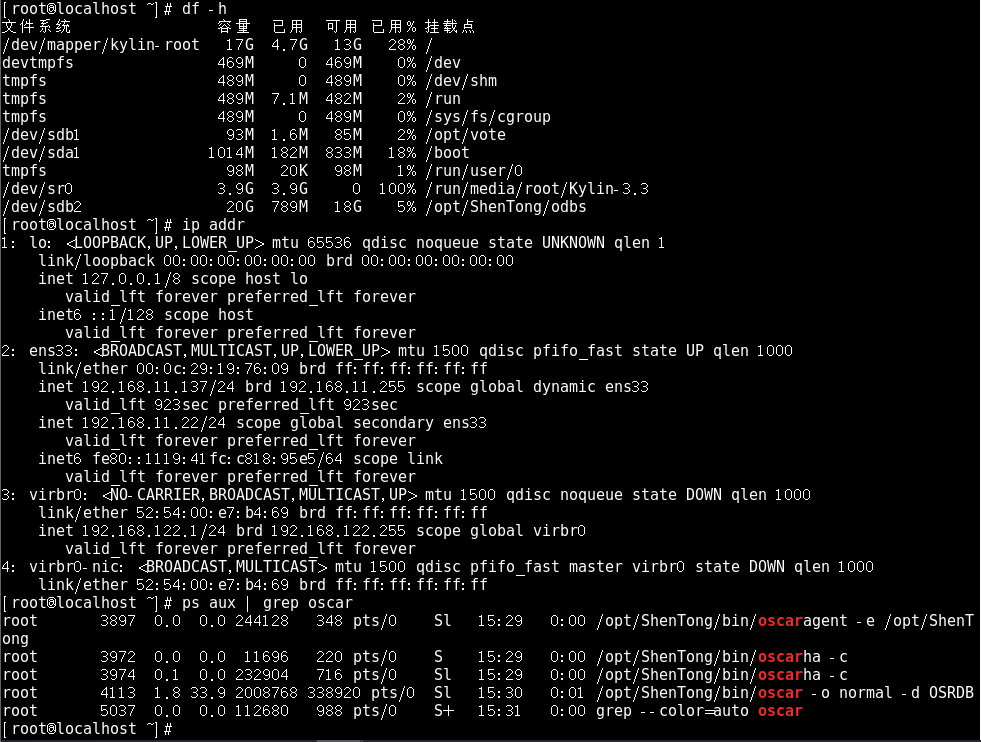

B机变为主机，状态如下：
../../../../_images/image40.png
还可以通过-C参数进行主动切换

通过NFS挂载模式

警告

由于NFS是有文件系统的，仲裁盘如如果也用NFS的盘，则可能导致仲裁信息写入磁盘存在延时，导致心跳误判。因此NFS建议只应用在测试环境，工程环境不建议使用。

环境要求

机器 网络名称 IP 浮动ip 网关 仲裁盘 共享盘
HA1 ens33 10.1.203.73 10.1.203.155 10.1.203.254 10.1.203.40:/export/v01 10.1.203.40:/export/osc01
HA2 ens33 10.1.203.74

配置仲裁盘与共享盘

配置仲裁盘

在HA1（以下简称一号机）配置环境；
建立一个文件夹：
mkdir -p /opt/vote
首先挂载仲裁盘：
mount -t nfs 10.1.203.40:/export/v01 /opt/vote
需要下载安装nfs程序 yum -y install nfs
在启动nfs systemctl start nfs

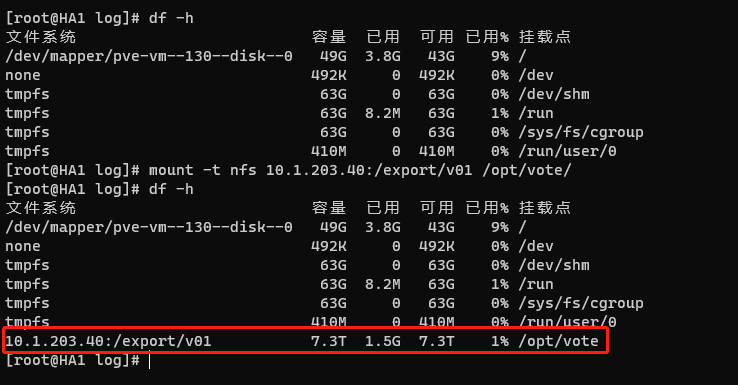

查看是否挂载成功
df -h
../../../../_images/image41.png
需要将仲裁盘进行永久挂载，这样服务器重启之后HA服务才可以正常启用。
编辑/etc/fstab文件系统信息
nano /etc/fstab
添加以下信息：
10.1.203.40:/export/v01 /opt/vote nfs defaults 0 0
重启服务器后使用df -h 查看发现仲裁盘已经自动挂载上了
建立一个文件data充当仲裁盘：
touch /opt/vote/data 配置共享数据库盘
在建立一个文件夹作为数据库挂载路径
mkdir -p /opt/ShenTong/odbs

挂载数据盘

mount -t nfs 10.1.203.40:/export/osr01 /opt/ShenTong/odbs

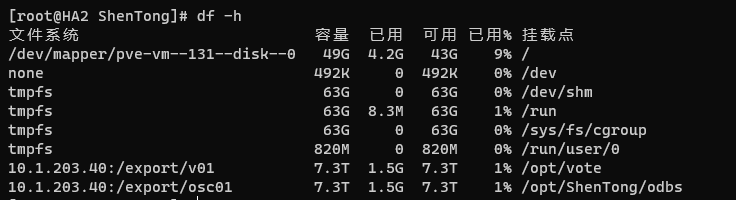

df -h 查看
../../../../_images/image42.png

卸载数据盘

umount 10.1.203.40:/export/osr01
然后在HA2虚拟机（以下简称二号机）进行相同的配置操作；
挂载仲裁盘与数据盘，验证能否正常挂载磁盘；

HA1安装数据库及创建实例

挂载共享数据盘

mount -t nfs 10.1.203.40:/export/osr01 /opt/ShenTong/odbs

创建数据库实例

1：打开终端进入root用户执行：source /etc/profile
2：输入：oscar
3：输入： create database osrdb
4：执行oscar -o restrict -d osrdb
5：执行oscar -o install -d osrdb
6：启动数据库

注解

创建数据库实例OSRDB。注意配置数据库文件路径(可以根据实际情况设置文件路径)。

启动命令/etc/init.d/oscardb_OSRDBd start
查看服务是否启动ps aux | grep oscar

HA2安装数据库

安装之后将一号机/opt/ShenTong文件夹完整拷贝到二号机；
此过程中可能需要关闭服务器防火墙
scp -r /opt/ShenTong root@10.1.203.74:/opt/
以及/etc/init.d/文件夹下的oscar服务都拷贝到二号机相应位置
环境变量也需要进行更新。
scp -r /etc/init.d/ root@10.1.203.74:/etc/init.d/
scp /etc/profile root@10.1.203.74:/etc/
source在当前环境下读取并执行FileName中的命令
source /etc/profile

在二号机下注册服务

oscarha -i
oscaragent -i
oscar -o install -d osrdb
初始化仲裁盘
oscarha -m /opt/vote/data

参数配置

注解

该文件在/opt/ShenTong/agent/HA/路径下。如果没有ha.conf文件，可以执行oscarha -i 生成。

nano /opt/ShenTong/agent/HA/ha.conf
参数配置如下，根据实际需求进行相应的调整，尤其是使用专用机的时候。
HA1配置参数 HA2配置参数
HA_PRODUCT_NAME=oscar HA_PRODUCT_NAME=oscar
NODE_ID=1 NODE_ID=2
CTRL_PORT=5430 CTRL_PORT=5430
HA_DETAIL_LOG=FALSE HA_DETAIL_LOG=FALSE
LOG_FILE_SIZE=512 LOG_FILE_SIZE=512
HA_DBNAME=OSRDB HA_DBNAME=OSRDB
HA_SERVICE_NAME=oscardb_OSRDBd HA_SERVICE_NAME=oscardb_OSRDBd
HA_START_DB_SERVICE_WAY=0 HA_START_DB_SERVICE_WAY=0
VOTE_DISK=/opt/vote/data VOTE_DISK=/opt/vote/data
HA_SHARE_DISC_MOUNT_TYPE=2 HA_SHARE_DISC_MOUNT_TYPE=2
HA_SHARE_DISC_DEVICE=10.1.203.40:/export/osc01 HA_SHARE_DISC_DEVICE=10.1.203.40:/export/osc01
HA_SHARE_DISC_FSTYPE=nfs HA_SHARE_DISC_FSTYPE=nfs
HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/odbs HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/odbs
HA_LOCAL_NET_DEV_NAME=eth0 HA_LOCAL_NET_DEV_NAME=eth0
HA_SERVER_IP_ADDRESS=10.1.203.155 HA_SERVER_IP_ADDRESS=10.1.203.155
HA_GATEWAY=10.1.203.254 HA_GATEWAY=10.1.203.254

启动&&测试

启动服务

/etc/init.d/oscaragent start
/etc/init.d/oscarhad start

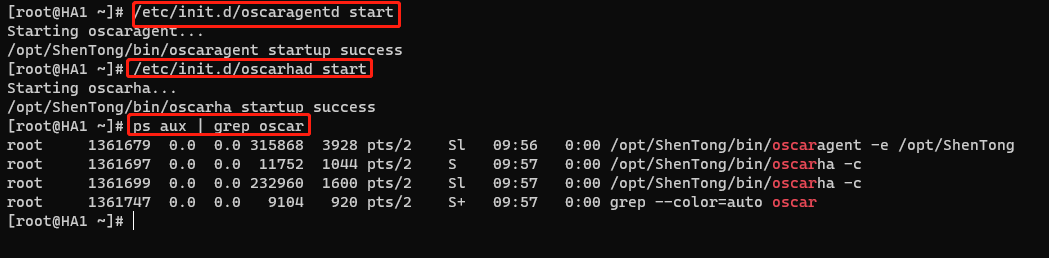

查看服务是否成功启动
ps aux | grep oscar
../../../../_images/image43.png

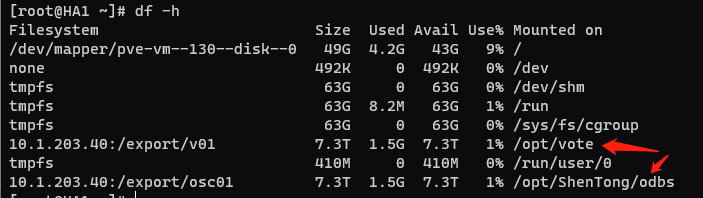

查看路径是否成功挂载
df -h
../../../../_images/image44.png

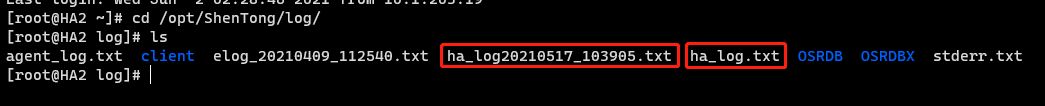

若出现问题可以到/opt/ShenTong/log文件夹下查看相关日志信息
cd /opt/ShenTong/log
nano ha_log.txt
nano ha_log20210416_00000.txt 开启打印详细信息的话此日志可以看到更详细的详细
../../../../_images/image45.png

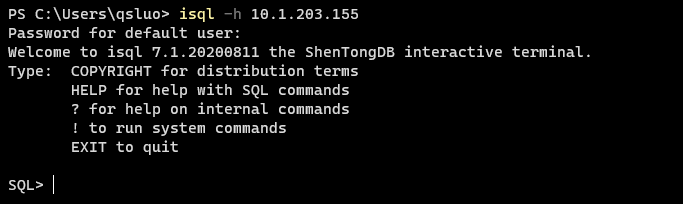

测试双机

isql -h 10.1.203.115（需要关闭防火墙）
../../../../_images/image46.png

切换测试

例如： 停掉当前挂载成功的服务器，去备机查看是否有自动更换挂载服务器。
直接对当前服务器进行重启操作 reboot
kill当前主机的数据库服务 kill -9 数据库服务进程号

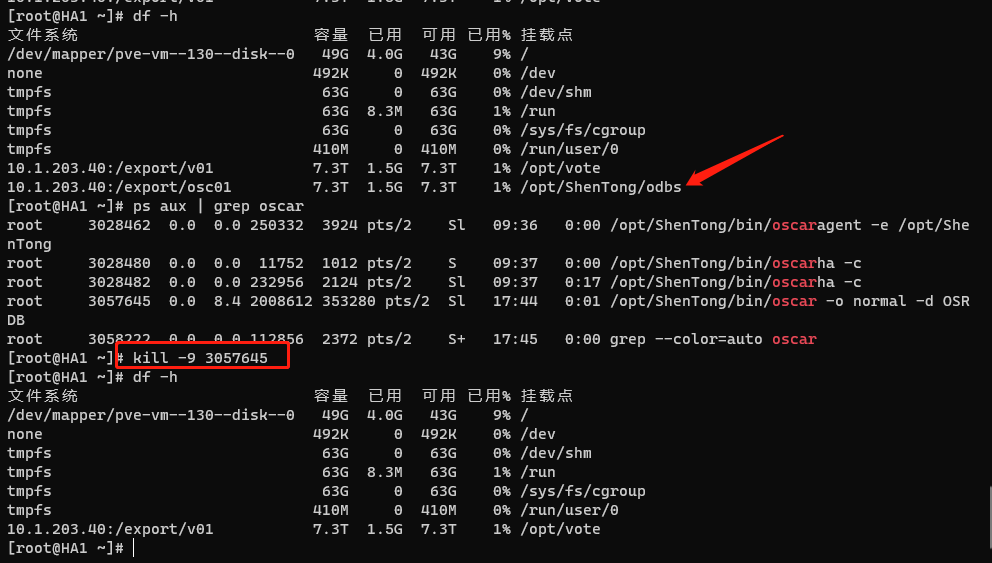

一号机数据库服务进程被kill
../../../../_images/image47.png

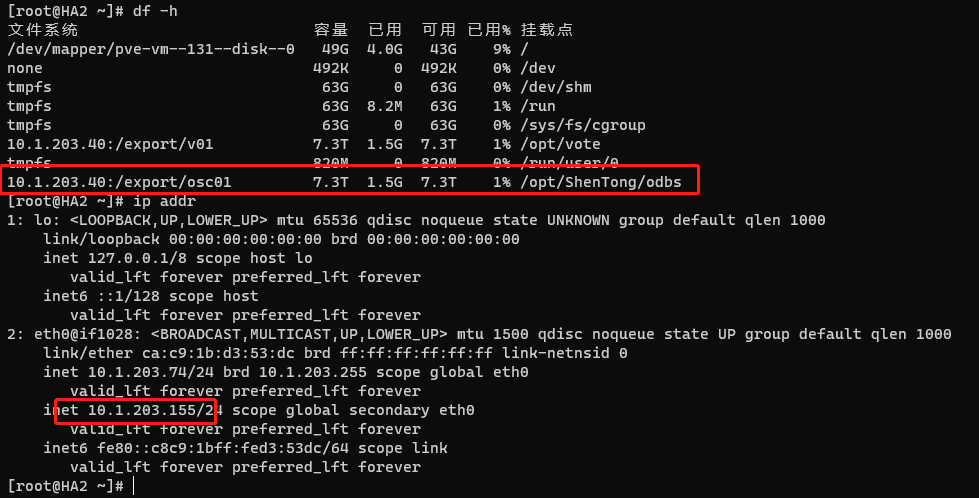

二号机自动挂载上数据库与浮动IP
../../../../_images/image48.png
还可以通过-C参数进行主动切换

多实例挂载

环境要求

机器 网络名称 IP 浮动ip 网关 仲裁盘 共享盘
HA1 ens33 192.168.11.135 192.168.11.22 192.168.11.33 192.168.11.2 /dev/sdb1 /dev/sdc1 /dev/sdb2:UUID="964996ec-b7dd-4a11-9cd7-2c6811917e62" /dev/sdc2:UUID="0ecf8adb-48cf-4969-853c-8034d0eb4828"
HA2 ens33 192.168.11.136
使用UUID配置双机热备HA多实例流程如下：

配置仲裁盘与共享磁盘

配置仲裁盘

oscarha对于仲裁盘写入内容极少，分配很少的空间即可，给与100m的空间即可
示例：分配仲裁盘100m空间
对磁盘进行分区
fdisk /dev/sdb
依次键入 n p 1 回车 +100M w
fdisk /dev/sdc
依次键入 n p 1 回车 +100M w
分区完了，去HA2上查询，使用fdisk -l命令可以查询到该分区（/dev/sdb1与/dev/sdc1），如果查询不到，重启一下服务器就可以了。
配置裸盘开机识别文件，进入到系统
cd /etc/udev/rules.d/目录下
在60-raw.rules（根据系统识别文件名称找到对应的文件名称）中添加配置裸盘信息内容如下：
ACTION=="add", KERNEL=="/dev/sdb1", RUN+="/bin/raw /dev/raw/raw1 %N"
ACTION=="add", ENV{MAJOR}=="8", ENV{MINOR}=="17", RUN+="/bin/raw /dev/raw/raw1 %M %m"
KERNEL=="raw[1-5]",OWNER="root",GROUP="root",MODE="660"
ACTION=="add", KERNEL=="/dev/sdc1", RUN+="/bin/raw /dev/raw/raw2 %N"
ACTION=="add", ENV{MAJOR}=="8", ENV{MINOR}=="33", RUN+="/bin/raw /dev/raw/raw2 %M %m"
KERNEL=="raw[1-5]",OWNER="root",GROUP="root",MODE="660"
启动裸盘管理相关服务：start_udev
操作系统命令为：systemctl restart systemd-udev-trigger.service
示例：
../../../../_images/image49.png

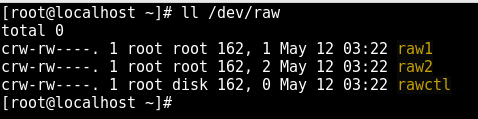

查看生成的仲裁盘：
ll /dev/raw
../../../../_images/image50.png
部分操作操作系统上述操作可能无法立即生成raw1设备（需要重启），可通过以下命令生成，基本能实时生成：
modprobe raw
raw /dev/raw/raw1 /dev/sdb1
chmod 777 /dev/raw/ raw1
raw /dev/raw/raw2 /dev/sdc1
chmod 777 /dev/raw/ raw2

配置共享数据库盘

数据盘和之前的仲裁盘一样
fdisk /dev/sdb
依次键入 n、p、2、回车、回车、w
fdisk /dev/sdc
依次键入 n、p、2、回车、回车、w
在格式化磁盘分区
mkfs.ext4 /dev/sdb2
mkfs.ext4 /dev/sdc2
使用blkid 查看两台服务器的磁盘分区id

HA1安装数据库及创建实例

挂载共享数据盘

手动新建/opt/ShenTong/OSRDB 与/opt/ShenTong/ROC目录，挂载磁盘
mkdir -p /opt/ShenTong/OSRDB
mkdir -p /opt/ShenTong/ROC
挂载共享盘
mount 964996ec-b7dd-4a11-9cd7-2c6811917e62 /opt/ShenTong/OSRDB
mount 0ecf8adb-48cf-4969-853c-8034d0eb4828 /opt/ShenTong/ROC
df -h 查看能否正常挂载共享磁盘

创建数据库实例

按照图形化界面安装数据库，安装在/opt/ShenTong目录下
安装完成后创建数据库实例OSRDB、ROC
注意配置数据库文件路径，实例控制文件需要在/opt/ShenTong/[oscarname]对应的名称路径下

HA2安装数据库

安装HA2数据库前先停HA1的数据库服务
/etc/init.d/oscardb_OSRDBd stop
/etc/init.d/oscardb_ROCd stop
卸载HA1共享磁盘
umount /opt/ShenTong/OSRDB
umount /opt/ShenTong/ROC
将HA1上安装好的数据库拷贝到HA2相同目录：
cd /opt
scp -r ShenTong root@HA2ip:/opt/
配置HA2环境变量/etc/profil
nano /etc/profile
环境变量如下：
#####################################
# add environment by shentong db 2021年 04月 26日 星期一 10:29:14 CST
SZ_OSCAR_HOME=/opt/ShenTong
export SZ_OSCAR_HOME
PATH=/opt/ShenTong/bin:/opt/ShenTong/dbstudio:${PATH}
PATH=/opt/ShenTong/bin:/opt/ShenTong/datamigrate:${PATH}
export PATH
LD_LIBRARY_PATH=/opt/ShenTong/bin:/opt/ShenTong/jre/lib/amd64:${LD_LIBRARY_PATH}
export LD_LIBRARY_PATH
#####################################
环境变量生效：
source /etc/profile

参数配置

注解

多实例的参数配置是需要分开的，可以自定义参数配置文件路径来启动服务。

配置参数如下

实例1节点1配置参数， 实例2节点1配置参数
NODE_ID=1 NODE_ID=1
CTRL_PORT=5430 CTRL_PORT=5431
HA_DETAIL_LOG=FALSE HA_DETAIL_LOG=FALSE
LOG_FILE_SIZE=512 LOG_FILE_SIZE=512
HA_ENABLE_REBOOT=TRUE HA_ENABLE_REBOOT=TRUE
HA_DBNAME=OSRDB HA_DBNAME=ROC
HA_SERVICE_NAME=oscardb_OSRDBd HA_SERVICE_NAME=oscardb_ROCd
HA_START_DB_SERVICE_WAY=0 HA_START_DB_SERVICE_WAY=0
VOTE_DISK=/dev/raw/raw1 VOTE_DISK=/dev/raw/raw2
HA_SHARE_DISC_MOUNT_TYPE=0 HA_SHARE_DISC_MOUNT_TYPE=0
HA_SHARE_DISC_DEVICE=/dev/sdb2 HA_SHARE_DISC_DEVICE=/dev/sdc2
HA_SHARE_DISC_FSTYPE=ext4 HA_SHARE_DISC_FSTYPE=ext4
HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/OSRDB HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/ROC
HA_LOCAL_NET_DEV_NAME=ens33 HA_LOCAL_NET_DEV_NAME=ens33
HA_SERVER_IP_ADDRESS=192.168.11.11 HA_SERVER_IP_ADDRESS=192.168.11.22
HA_GATEWAY=192.168.11.2 HA_GATEWAY=192.168.11.2

实例1节点2配置参数， 实例2节点2配置参数
NODE_ID=2 NODE_ID=2
CTRL_PORT=5430 CTRL_PORT=5431
HA_DETAIL_LOG=FALSE HA_DETAIL_LOG=FALSE
LOG_FILE_SIZE=512 LOG_FILE_SIZE=512
HA_ENABLE_REBOOT=TRUE HA_ENABLE_REBOOT=TRUE
HA_DBNAME=OSRDB HA_DBNAME=ROC
HA_SERVICE_NAME=oscardb_OSRDBd HA_SERVICE_NAME=oscardb_ROCd
HA_START_DB_SERVICE_WAY=0 HA_START_DB_SERVICE_WAY=0
VOTE_DISK=/dev/raw/raw1 VOTE_DISK=/dev/raw/raw2
HA_SHARE_DISC_MOUNT_TYPE=0 HA_SHARE_DISC_MOUNT_TYPE=0
HA_SHARE_DISC_DEVICE=/dev/sdb2 HA_SHARE_DISC_DEVICE=/dev/sdc2
HA_SHARE_DISC_FSTYPE=ext4 HA_SHARE_DISC_FSTYPE=ext4
HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/OSRDB HA_SHARE_DISC_DIRECTORY=/opt/ShenTong/ROC
HA_LOCAL_NET_DEV_NAME=ens33 HA_LOCAL_NET_DEV_NAME=ens33
HA_SERVER_IP_ADDRESS=192.168.11.11 HA_SERVER_IP_ADDRESS=192.168.11.22
HA_GATEWAY=192.168.11.2 HA_GATEWAY=192.168.11.2

启动&&测试

启动服务

下面为好区分两个实例将实例1用oscarha1表示、实例2用oscarha2表示；
在HA1操作如下：
启动数据库agent服务
/etc/init.d/oscaragentd start
初始化仲裁盘：
oscarha1 -m /opt/vote1/data
oscarha2 -m /opt/vote2/data
启动oscarha 进程
/etc/init.d/oscarhad1 实例1ha.conf路径 start
/etc/init.d/oscarhad2 实例2ha.conf路径 start
查询进程情况：
ps aux | grep oscar
查看是否启动了两个HA服务
在HA2操作如下：
注册agent服务：
oscaragent -i
注册ha服务：
oscarha -i
注册数据库服务：
oscar -o install -d osrdb
oscar -o install -d roc
启动数据库agent服务
/etc/init.d/oscaragentd start
启动oscarha 进程
/etc/init.d/oscarhad 实例1ha.conf路径 start
/etc/init.d/oscarhad 实例2ha.conf路径 start
查询进程情况：
ps aux | grep oscar

测试双机

按照以上正常搭建成功，可以知道主机是HA1，备机是HA2。
在HA1常看磁盘和浮动ip的情况。
HA1如图所示：
查看磁盘是否挂载、正常情况下挂载两个共享磁盘
df -h
浮动ip是否挂载、正常情况下挂载两个浮动IP
ip addr
在其他主机通过浮动ip连接数据库(需要关闭防火墙)
isql -h 浮动ip
示例： isql -h 192.168.11.22
isql -h 192.168.11.33
查询数据库进程、正常情况下运行两个数据库实例服务进程
ps aux | grep oscar
HA2查询，无浮动ip 无挂载磁盘，无数据库实例进程

切换测试

使用kill -9 命令可以单独杀死一个数据库实例或者手动卸载某个实例的浮动IP，查看单个实例的切换会不会影响另一个实例的正常运行。
示例：卸载ip：ip addr del 192.168.11.22/24 dev ens33
kill -9 命令可以单独杀死一个数据库实例：kill -9 数据库服务进程号
还可以通过oscarha -C 命令主动切换
